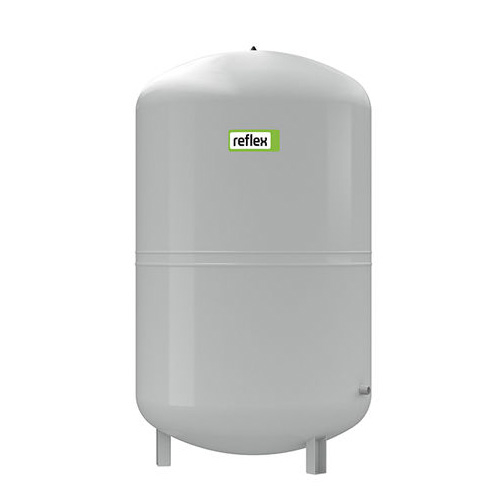

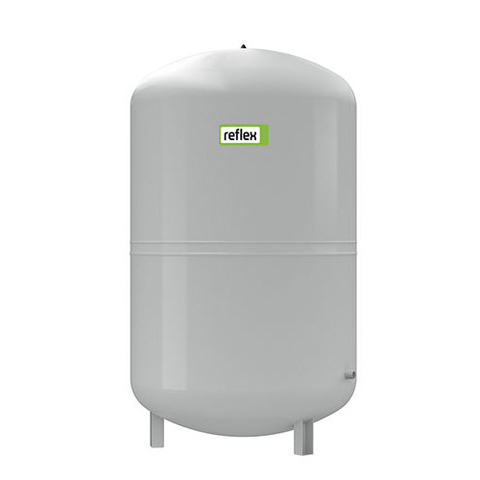

Reflex Мембранный расширительный бак N 500, 6 бар
- Описание
- Характеристики
Технические характеристики:
- Емкость: 500 л.;
- Предварительное давление: 1,5 бар;
- Макс. избыточное давление: 6 бар;
- Макс. рабочая температура: 120 °С;
- Присоединение: 1";
- Размер (высота): 1290 мм.;
- Диаметр: 740 мм.;
- Вес: 79 кг.
Функциональные особенности
Описание
Мембранный расширительный бак Reflex N 500 представляет собой напорный расширительный бак с незаменяемой мембраной, используемый в закрытых системах отопления и хладоснабжения для компенсации объема теплоносителя при изменении температуры жидкости (охлаждение или нагрев). Мембранный бак изготовлен из высококачественных материалов, имеет полимерное покрытие и насыщенный красный цвет.
Конструкция
Расширительный бак (цилиндрическая емкость) разделен мембраной на две части — камеры. Одна часть (воздушная камера) заполнена предварительно закачанным низкоинертным газом — азотом под давлением, другая часть (водяная камера) предназначена для воды.
Принцип действия
При нагреве избыточный объем воды поступает в бак, что приводит к сжатию находящегося по другую сторону мембраны газа. В результате как в самом баке, так и во всей системе незначительно повышается давление, не вызывая срабатывания предохранительного клапана. При охлаждении вода из бака возвращается обратно в систему под давлением со стороны газа.
Отличительные особенности
- отопление + холодоснабжение
- незаменяемая мембрана
- полимерное покрытие
- резьбовое подсоединение
- современный дизайн
Преимущества
Герметичность и подвижность мембраны поддерживает одинаковое давление в водяной и газовой камерах, что предохраняет систему от разгерметизации.
Монтаж
Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищенную от случайного отключения бака от системы. Возможна установка мембранного бака в многокотельной системе как для каждого котла в отдельности, так и для всей системы.
Уход за прибором
Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.
Применение
Мембранный расширительный бак Reflex N 500 широко используется в закрытых системах отопления для компенсации теплового расширения теплоносителя.
Гарантия качества
Качество мембранного бака Reflex подтверждено Сертификатом соответствия, выданным Органом по сертификации отопительного оборудования «Санрос» (добровольная сертификация).
Эксплутационные ограничения:
- максимально допустимое избыточное рабочее давление — 6 бар;
- максимально допустимая рабочая температура - 120°С.
| Страна: | Германия |
| Бренд: | Reflex |
